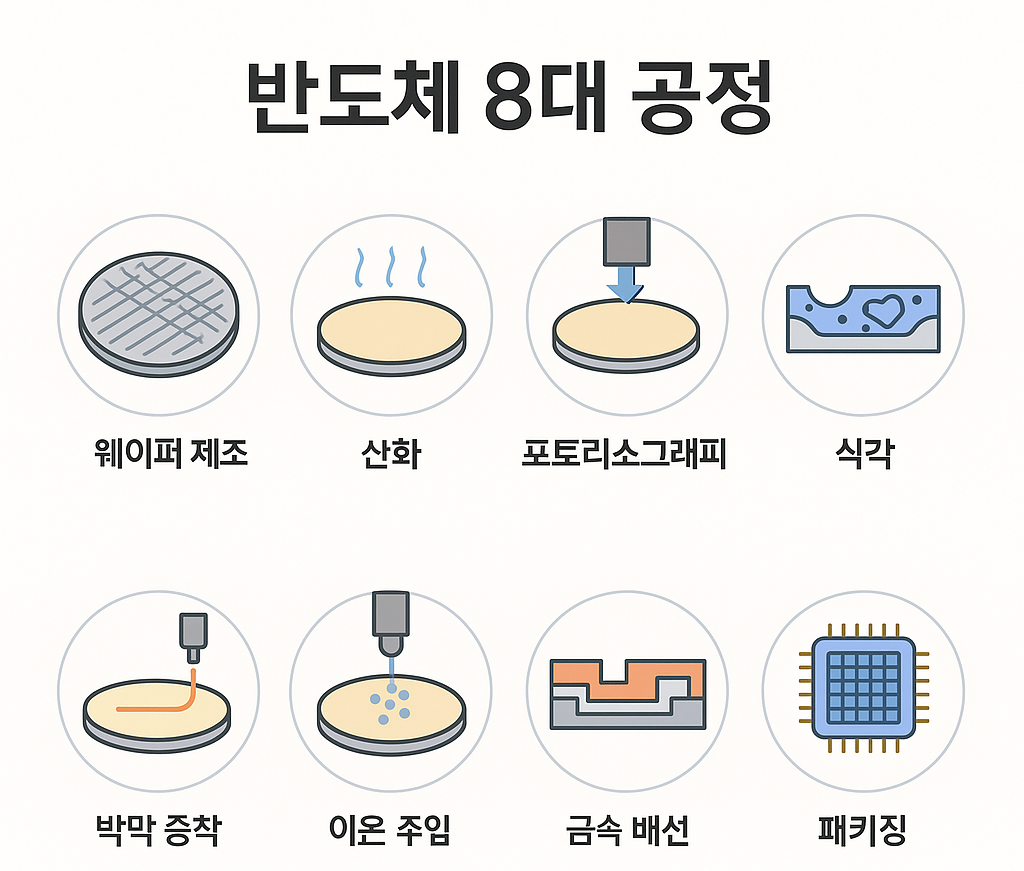

우리가 사용하는 스마트폰, 노트북, 자동차, TV 등 거의 모든 전자기기에는 반도체 칩이 들어 있습니다. 그런데 이 칩은 단순히 공장에서 찍어내는 게 아니라, 수십에서 수백 단계의 정밀한 공정을 거쳐 만들어집니다. 이 복잡한 과정 중에서 가장 핵심이 되는 것을 우리는 흔히 **‘반도체 8대 공정’**이라고 부릅니다.
오늘은 이 8대 공정이 각각 무엇인지, 어떤 순서로 진행되는지, 쉽게 설명해드리겠습니다.
1️⃣ 웨이퍼(Wafer) 제조
반도체 칩의 기본 재료는 **고순도 실리콘(Si)**입니다.
이를 둥글고 얇은 판으로 만든 것이 바로 웨이퍼입니다.
웨이퍼는 반도체 칩을 만드는 ‘캔버스’ 같은 역할을 하며, 주로 8인치(200mm)나 12인치(300mm) 크기로 사용됩니다.
2️⃣ 산화(Oxidation)
웨이퍼 위에 **산화막(SiO₂, 실리콘 산화막)**을 입히는 공정입니다.
이 산화막은 전기적 절연층 또는 마스크로 사용됩니다.
고온의 산소나 수증기 환경에서 웨이퍼를 가열하여 표면에 얇은 막을 자연스럽게 형성시킵니다.
3️⃣ 포토리소그래피(Photo Lithography)
웨이퍼 위에 회로를 그리는 공정입니다.
카메라 필름처럼 **감광성 물질(포토레지스트)**을 바른 후,
마스크를 통해 빛(자외선)을 쬐어 원하는 회로 패턴을 형성합니다.
이 공정은 반도체의 회로 패턴을 형성하는 핵심 단계이며, 매우 높은 정밀도를 요구합니다.
4️⃣ 식각(Etching)
포토리소그래피로 패턴이 형성된 웨이퍼에서
불필요한 부분을 화학적 또는 물리적으로 제거하는 공정입니다.
- Wet Etching: 액체 화학물 사용
- Dry Etching: 플라즈마를 활용한 가스 상태의 식각
회로의 미세 패턴을 남기기 위해 꼭 필요한 단계입니다.
5️⃣ 박막 증착(Thin Film Deposition)
웨이퍼 위에 절연층, 도전층, 반도체층 등을 얇은 박막으로 증착하는 공정입니다.
주요 방식은 다음과 같습니다:
- CVD (Chemical Vapor Deposition)
- PVD (Physical Vapor Deposition)
- ALD (Atomic Layer Deposition)
각기 다른 목적에 따라 다양한 재료의 박막을 입힙니다.
6️⃣ 이온 주입(Ion Implantation)
웨이퍼에 **특정 불순물(도펀트, dopant)**을 이온 형태로 고속 충돌시켜
반도체의 전기적 특성을 조절합니다.
예: P형이나 N형 반도체 형성 시 사용됨
이 과정을 통해 트랜지스터의 ON/OFF 특성을 조절할 수 있게 됩니다.
7️⃣ 금속 배선(Metallization)
트랜지스터와 트랜지스터 사이를 전기적으로 연결하기 위해 금속 배선층을 형성하는 공정입니다.
주로 구리(Cu) 또는 알루미늄(Al)을 증착한 뒤, 패턴화하여 회로를 구성합니다.
멀티 레이어 구조로 여러 층의 배선이 쌓이기도 합니다.
8️⃣ 패키징(Packaging)
모든 공정이 끝난 웨이퍼를 **절단(Dicing)**하여 개별 칩으로 만든 후,
기판에 붙이고 외부와 연결되도록 보호 및 마감 처리하는 단계입니다.
열 방출, 전기 연결, 외부 충격 보호 등 다양한 기능이 포함되며, 제품의 최종 성능과 안정성에 영향을 미칩니다.
마무리: 미세 세계에서 만들어지는 정교한 기술
이렇게 8가지 주요 공정을 반복하고 조합하면서,
수십억 개의 트랜지스터가 손톱만한 칩 안에 정렬됩니다.
반도체 8대 공정은 단순한 제조 과정을 넘어서,
나노 세계에서 정밀한 예술과 과학이 결합된 기술입니다.
여러분이 쓰는 스마트폰 한 대 안에는
수십에서 수백 개의 이러한 공정이 깃들어 있다는 점, 이제 조금은 실감나시죠?
