오늘날 스마트폰부터 인공지능 서버까지 모든 것을 구동하는 반도체 칩은 수많은 트랜지스터와 이들을 연결하는 **미세한 길(배선)**로 이루어져 있습니다. 이 길을 만드는 데 필수적인 기술이 바로 **PVD(Physical Vapor Deposition, 물리적 기상 증착)**입니다.PVD는 반도체 금속 배선 공정에서 오랫동안 핵심적인 역할을 해온 증착 기술입니다. PVD가 무엇인지, 그 원리와 종류, 그리고 반도체 공정에서 왜 중요한지 자세히 알아보겠습니다.1. PVD(물리적 기상 증착)란 무엇인가요?PVD, 즉 물리적 기상 증착은 원하는 물질(타겟, Target)을 물리적인 방법으로 고체 상태에서 기체 상태로 증발시킨 후, 이를 다시 웨이퍼 표면에 응축시켜 박막(Thin Film)을 형성하는 방식입니다...

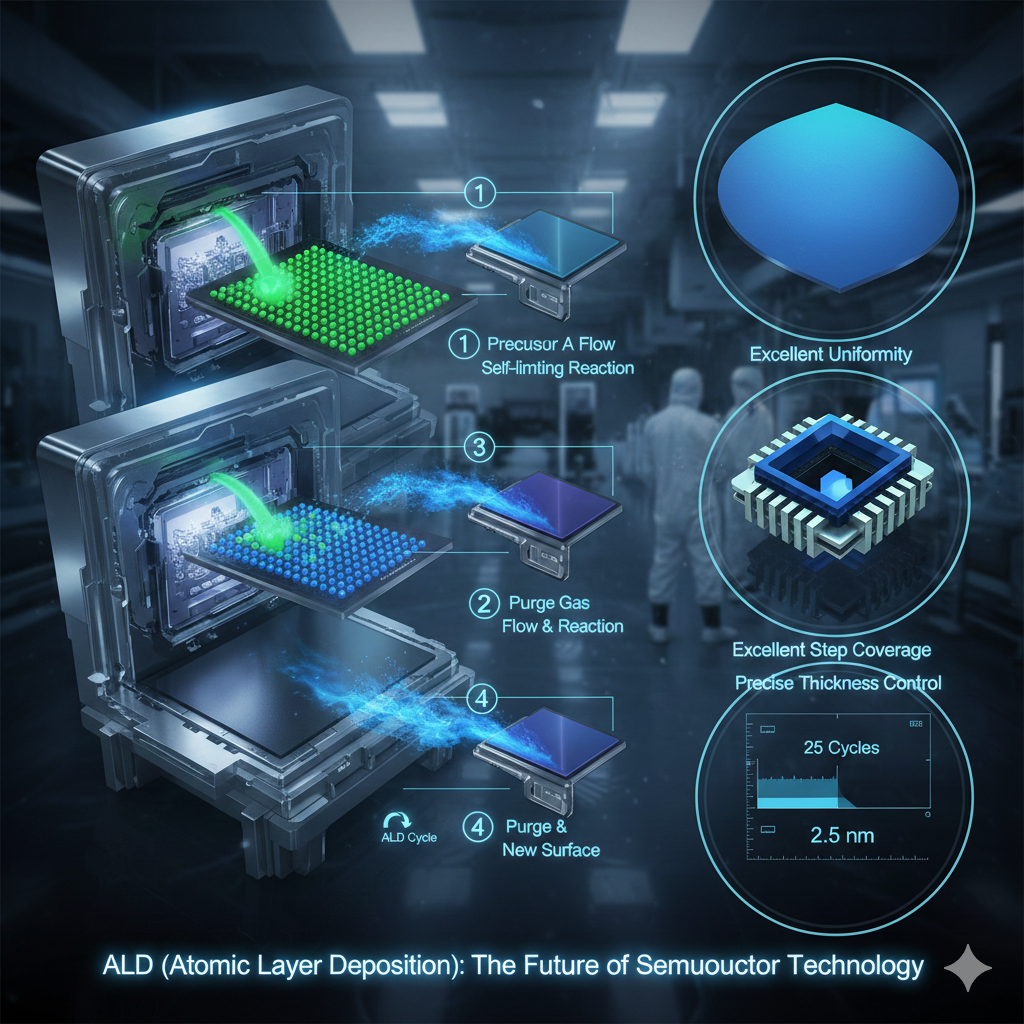

**ALD(Atomic Layer Deposition, 원자층 증착)**는 미래 반도체를 이끌어갈 핵심 기술로 손꼽힙니다.ALD 기술의 원리부터 적용 분야, 그리고 왜 이 기술이 중요한지 자세히 알아보겠습니다.1. ALD(원자층 증착)란 무엇인가요?ALD, 즉 **원자층 증착(Atomic Layer Deposition)**은 반도체 웨이퍼 위에 원하는 물질의 박막(Thin Film)을 원자 한 층(Layer) 두께씩 쌓아 올리는 화학적 기상 증착(CVD) 방식의 일종입니다.🎯 ALD의 핵심 원리: 자기 제한적 표면 반응ALD의 가장 큰 특징은 바로 **자기 제한적 표면 반응(Self-limiting Surface Reaction)**을 이용한다는 것입니다. 일반적인 증착 방식은 한 번에 모든 원료를 투..

1. PECVD의 핵심: 플라즈마 발생 방식 (Plasma Generation Methods)PECVD 공정에서 플라즈마를 생성하는 방식은 챔버의 형태와 플라즈마의 특성을 결정하며, 이는 증착될 박막의 품질에 직접적인 영향을 미칩니다. 가장 대표적인 두 가지 방식은 평행판형과 유도 결합형입니다.① 평행판형 PECVD (Parallel Plate PECVD)가장 기본적이고 널리 사용되는 방식입니다.구조: 두 개의 평행한 전극판으로 구성됩니다. 웨이퍼는 보통 아래쪽 전극(서셉터, Susceptor) 위에 놓이고, 위쪽 전극(샤워 헤드, Shower Head)은 원료 가스를 분사하는 역할을 겸합니다.원리: 두 전극 사이에 고주파(RF) 전력을 인가하면, 전기장 속에서 자유 전자가 가스 분자와 충돌하며 플라즈마..

1. PECVD의 탄생 배경: CVD의 온도 한계를 극복하다일반적인 CVD 공정은 높은 열 에너지를 가해 원료 가스(Precursor)의 화학 반응을 유도합니다. 이 방식은 막의 품질이 우수하다는 장점이 있지만, **고온(수백 °C 이상)**에서 진행되어 다음과 같은 문제가 발생할 수 있습니다.하부 회로 손상: 이미 만들어진 민감한 트랜지스터나 금속 배선이 고온에 의해 손상될 수 있습니다.열 응력 발생: 서로 다른 물질들이 높은 온도 변화를 겪으며 팽창/수축하여 응력(Stress)이 발생하고, 이는 소자의 신뢰성을 저하시킬 수 있습니다.열 예산(Thermal Budget) 제약: 반도체 공정은 여러 단계를 거치면서 누적되는 열 노출이 전체 소자의 특성에 영향을 미치는데, CVD의 고온은 이 열 예산을 빠..

반도체는 수많은 미세 회로를 웨이퍼 위에 정확하게 새겨 넣는 정교한 과정을 거칩니다. 이 과정 중에서도 웨이퍼 위에 얇고 균일한 막(Film)을 입히는 핵심 기술이 바로 **증착(Deposition)**입니다.오늘은 증착 공정의 대표주자이자, 반도체 회로의 기반을 다지는 데 필수적인 기술인 CVD(Chemical Vapor Deposition), 즉 화학 기상 증착에 대해 자세히 알아보겠습니다.1. CVD의 의미: 화학 반응을 통한 박막 형성📌 CVD(Chemical Vapor Deposition)란?CVD는 화학 기상 증착이라고 번역되며, 이름 그대로 **'화학 반응'**을 이용하여 웨이퍼 위에 **'얇은 막(박막, Thin Film)'**을 만드는 공정입니다.반응 가스 주입 (Precursors):..

스마트폰, PC, 서버 등 우리가 사용하는 거의 모든 디지털 기기에는 데이터를 저장하는 낸드 플래시(NAND Flash) 메모리가 사용됩니다. 이 낸드 플래시 기술의 한계를 돌파하고 저장 용량을 폭발적으로 늘린 혁신적인 기술이 바로 V-NAND입니다.오늘은 V-NAND가 정확히 무엇인지, 어떤 특징을 가지고 있으며, 이 기술이 어떻게 발전해 왔는지 자세히 알아보겠습니다.1. V-NAND의 의미: 2차원에서 3차원으로📌 V-NAND란?V-NAND는 Vertical NAND의 약자로, 기존의 평면(2D) 구조였던 낸드 플래시 메모리 셀을 수직으로 쌓아 올린(적층한) 3차원(3D) 구조의 낸드 플래시를 의미합니다.낸드 플래시(NAND Flash): 전원이 꺼져도 데이터가 보존되는 비휘발성 메모리입니다. 데이..

산업 자동화가 고도화되면서, 장비 간 통신도 점점 더 빠르고 정밀해져야 합니다.센서와 액추에이터, 서보 모터, 로봇 제어기 등 다양한 장비가 실시간으로 정보를 주고받아야 하죠.이런 산업 현장의 요구를 충족시키는 최신 통신 프로토콜이 바로 **EtherCAT(Ethernet for Control Automation Technology)**입니다.오늘은 EtherCAT이 무엇인지, 어떤 특징이 있는지, DeviceNet이나 기존 Ethernet과는 무엇이 다른지 쉽게 알아보겠습니다.🔹 EtherCAT이란?EtherCAT은 독일 Beckhoff Automation사에서 개발한 초고속 실시간 산업용 이더넷(Fieldbus) 통신 프로토콜입니다.2003년 출시 이후 국제 표준(IEC 61158)으로 채택되었고,..

스마트 팩토리, 자동화 설비, 산업용 로봇—이 모든 장비가 원활히 움직이기 위해서는 ‘정보 전달’이 중요합니다. 각 장비가 무엇을 하고 있는지, 어떤 동작을 수행해야 하는지 알려주는 산업용 통신 네트워크가 필요하죠.오늘 소개할 **DeviceNet(디바이스넷)**은 바로 이런 산업 현장에서 센서, 액추에이터, 컨트롤러 간의 통신을 담당하는 표준 프로토콜입니다.🔹 DeviceNet이란?DeviceNet은 산업 현장의 각종 장비(디바이스)들을 네트워크로 연결해 통신하게 해주는 산업용 필드버스(Fieldbus) 시스템입니다.1994년, 미국의 **Rockwell Automation(로크웰 오토메이션)**에 의해 개발되었으며,현재는 국제 표준화 기구 **ODVA(Open DeviceNet Vendors Ass..

스마트폰, TV, 반도체, 의료기기, 심지어 우주까지—이 모든 것에 공통으로 등장하는 단어가 있습니다. 바로 **플라즈마(Plasma)**입니다.그런데 플라즈마란 정확히 무엇일까요? 단순히 물질의 한 상태일까요, 아니면 첨단 기술의 한 분야일까요? 오늘은 이 플라즈마가 무엇이며, 왜 중요한지, 입문자도 쉽게 이해할 수 있도록 설명드리겠습니다.🔹 플라즈마는 제4의 물질 상태우리는 물질의 상태를 **고체(Solid), 액체(Liquid), 기체(Gas)**로 배우죠.그런데 여기에 **‘제4의 상태’**로 불리는 것이 바로 플라즈마입니다.플라즈마는 기체에 매우 높은 에너지를 가하면 전자가 떨어져 나가면서 이온화된 상태를 말합니다.즉, 전자가 자유롭게 돌아다니는 이온과 전자의 혼합 상태로, 전기적 성질을 갖는..

반도체 공정에서 자주 등장하는 단어 중 하나가 **플라즈마(Plasma)**입니다.특히 **식각(Etching)**이나 박막 증착(Deposition) 등 미세한 가공을 필요로 하는 공정에서는 고에너지 상태의 플라즈마를 활용합니다.이 플라즈마를 생성하는 방식에는 여러 가지가 있지만, 그 중 가장 널리 사용되는 두 가지가 바로 **ICP(유도 결합 플라즈마)**와 **CCP(정전 결합 플라즈마)**입니다.오늘은 이 두 방식의 원리, 구조, 그리고 차이점을 쉽게 비교해보겠습니다.🔹 CCP (Capacitively Coupled Plasma) – 정전 결합 방식CCP는 전극 사이에 RF 전력을 가해 전기장을 형성하고,그 전기장이 가스를 이온화하여 플라즈마를 생성하는 방식입니다.전극 구조: 두 개의 평행한 전..
